Roots Blowers: Arbeidsprinsipp, applikasjoner og utvalgsfaktorer

Roots blåsere er positive forskyvningsmaskiner som fanger et fast volum av gass og tvinger den fra inntak til utslipp, og leverer en nesten konstant strømning uavhengig av trykkvariasjoner. De utmerker seg i applikasjoner som krever oljefri luft ved trykk vanligvis under 1 bar(g) og strømningshastigheter fra 0,5 til over 1000 m³/min . Denne stabile utgangen gjør dem til den foretrukne luftkilden for lufting av avløpsvann, pneumatisk transport, oksygenering av akvakultur og avsvovling av røykgass.

Driftsprinsipp for blåsere med positiv forskyvning

Inne i foringsrøret roterer to åttefigurs impellere i motsatte retninger uten å berøre hverandre eller huset. Når hver lapp passerer innløpet, dannes en gasslomme som fanges mellom lappen, foringsrørveggen og endeplatene. Rotasjonen fører denne lommen uendret i volum til utløpssiden, hvor den plutselige eksponeringen for høyere systemtrykk forårsaker en rask kompresjon - ofte kalt isokorisk eller ekstern kompresjon. Ingen intern kompresjon forekommer; blåseren beveger ganske enkelt gassen mot utløpstrykket, noe som begrenser termodynamisk effektivitet, men garanterer oljefri drift og enkel konstruksjon.

Dette arbeidsprinsippet forklarer to kritiske egenskaper: strømning er proporsjonal med hastighet, og utløpstrykket bestemmes av motstanden nedstrøms i systemet. En Roots-blåser vil levere sitt nominelle volum selv mot en delvis lukket ventil, men den absorberte kraften stiger nesten lineært med trykkforskjellen. Overtrykk kan raskt overbelaste drivmotoren, så en trykkavlastningsventil er en obligatorisk sikkerhetskomponent.

Bi-Lobe og Tri-Lobe Impeller-konfigurasjoner

Impellerprofilen påvirker direkte pulsering, støy og volumetrisk effektivitet. To-lobe rotorer skaper to utladningspulser per omdreining , forårsaker en karakteristisk lavfrekvent trykkrippel. Tre-lobe rotorer genererer tre mindre pulser per omdreining , jevner flyten betydelig ut og reduserer støy. Tabellen nedenfor sammenligner typiske verdier.

I praksis dominerer tri-lobe blåsere nye installasjoner fordi de oppfyller strengere støyforskrifter på arbeidsplassen og reduserer vibrasjonsindusert tretthet på tilkoblede kanaler. Bi-lobe-design er fortsatt et økonomisk valg for store, lavtrykksapplikasjoner der en lyddemper kan dempe pulseringer tilstrekkelig, for eksempel lufting av dam i fjerntliggende oppdrettsanlegg.

Ytelsesgrenser og effektivitetshensyn

Rootblåsere er ikke høytrykksmaskiner. Den praktiske maksimale ett-trinns trykkøkningen er rundt 1,0 bar(g) , og to-trinns enheter kan nå ca 1,5 bar(g) . Utover disse grensene vokser intern lekkasje over klaringsgapene for mye, og utslippstemperaturene kan overstige 140 °C , risikerer termisk ekspansjon som kan forårsake rotorkontakt.

Adiabatisk effektivitet varierer vanligvis fra 55 % til 65 % ved det beste effektivitetspunktet, lavere enn skruekompressorer. Dette er et direkte resultat av ekstern kompresjon: energien som brukes til å tvinge et konstant volum gass mot et høyere trykk, gjenvinnes ikke fullt ut. Effektivitetsplatået er imidlertid veldig flatt over et bredt strømningsområde, og de totale eierkostnadene favoriserer ofte Roots-blåsere der trykket forblir under 0,8 bar(g) og prosessen krever 8.000 driftstimer i året ved stabile forhold.

Kjerne industrielle applikasjoner

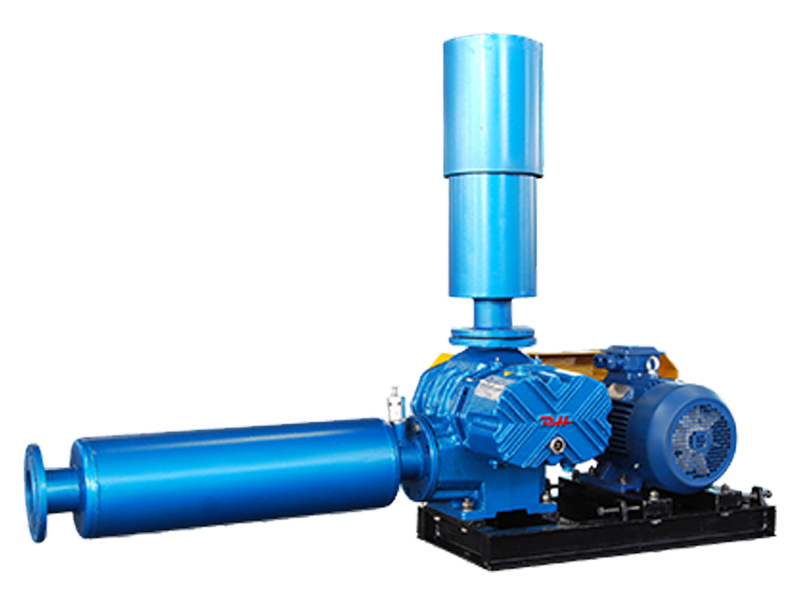

• Avløpsvannbehandling: tilførsel av luft til luftebassenger. En typisk 10 000 m³/døgn kommunalt anlegg bruker to 75 kW blåsere som leverer 2500 m³/t hver kl 0,5 bar(g) til diffusorer med finbobler.
• Pneumatisk transport: transport av sement, mel eller plastpellets i fortynnede fasesystemer som krever kontinuerlig, oljefri luft kl. 0,4–0,8 bar(g) .
• Akvakultur: oksygengivende rekedammer og fiskeløp, ofte med tri-lobe-enheter i gang 24/7 ved lavt trykk.
• Avsvovling av røykgass: gir oksidasjonsluft for å omdanne sulfitt til gips i våtskrubbere, et krevende miljø som drar nytte av blåserens enkle, robuste design.
• Vakuumservice: når innløpet er koblet til et lukket system, fungerer den samme maskinen som en tørrvakuumpumpe, og oppnår grove vakuumnivåer ned til 200 mbar (abs) .

Utvalgskriterier for en Roots Blower-pakke

Å velge riktig blåser krever samsvar med systemkurven og evaluering av forholdene på stedet. Vurder disse faktorene i rekkefølge:

1. Nødvendig volumetrisk strømningshastighet ved faktiske innløpsforhold, ikke standardforhold. I større høyder kan det være nødvendig med en fysisk større blåser for å kompensere for den lavere lufttettheten.
2. Maksimalt tillatt utløpstrykk. Hvis prosesstrykket overstiger 1,0 bar(g) , bør en to-trinns enhet eller en alternativ teknologi vurderes.
3. Gasssammensetning og forurensninger. Root-blåsere håndterer luft, biogass og inerte gasser, men korrosive bestanddeler krever innvendig rustfritt stål eller spesialbelegg.
4. Støybegrensninger. Tri-lobe-pakker med innløps-/utløpslyddempere og akustiske kabinetter kan møtes 70 dB(A) på én meter, kritisk for innendørs eller urbane installasjoner.
5. Driftssyklus og omgivelsestemperatur. Kontinuerlig drift i høy omgivelsesvarme kan kreve eksterne oljekjølere eller vannkjølte foringsrør for å holde utløpstemperaturene under 120 °C .
6. Totale eierkostnader. Blåserens enkle konstruksjon holder reservedeler og vedlikeholdskostnader lave, men energiforbruket over en 10-årsperiode dominerer vanligvis; derfor bør effektiviteten ved det faktiske driftspunktet, ikke bare det beste effektivitetspunktet, kontrolleres nøye.

Vedlikeholdspraksis som forlenger levetiden

Root-blåsere verdsettes for minimalt vedlikehold, men noen få fokuserte handlinger forhindrer uplanlagt nedetid. Tannhjulene og lagrene er sprutsmurte eller fettpakkede; skifter olje hver 2000 driftstimer eller ifølge oljeanalysen er standard. Luftfiltre må inspiseres månedlig i støvete miljøer – tilstoppede filtre øker trykkfallet, reduserer flyten og øker motorbelastningen. Labyrinten eller leppetetningene som skiller oljekammeret fra kompresjonskammeret er slitasjeartikler; når tetningslekkasje oppdages under kvartalsvise inspeksjoner, bør de skiftes ut umiddelbart for å unngå oljeforurensning av prosessluften.

Rotorklaringer er fabrikkinnstilt med kaldløpstoleranser på 0,1–0,5 mm , avhengig av rotorstørrelse. Disse bør aldri justeres i felt uten veiledning fra produsenten. I stedet gir trending av utladningstemperaturen og lytting etter rytmisk kontaktlyd tidlig advarsel om lagerslitasje eller overdreven termisk vekst. Med riktig pleie oppnår en Roots-blåser rutinemessig 40 000–60 000 driftstimer mellom store overhalinger.
